柴油发电机减振器的类型及主要技术参数是什么

p>柴油发电机减振器的类型及主要技术参数是什么

摘要：根据柴油发电机减振器安装的位置不同，减振方法又可分为积极减振和消极减振两种。将减器直接装在振源和基础之间，减弱振源向基础传递振动，这种方法称为积极减振。另一种是当基础振动时，为了避免安装在基础上的设备、仪器、仪表等受基础振动的干扰，在设备、仪器、仪表与基础之间设置减振器，这种方法称为消极减振。目前广泛应用的减振器有弹簧减振器、橡胶减振器、橡胶或软木减振垫等。

1．弹簧减振器

弹簧减振器的特点：静态压缩量大，固有频率低，承载能力高，耐高温、耐油污、性能稳定；但是它的构造复杂，造价较高，通常用于较重的机器上。如135系列柴油发电机组在柴油发电机与底架之间就装设了这种减振器。在机组与基础之间通常不选用此种减振器。

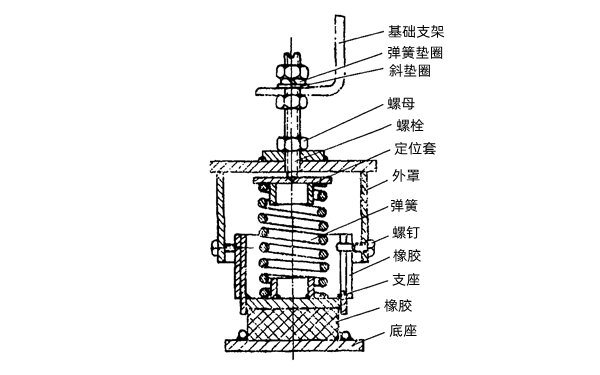

弹簧减振器的构造如图1所示。

弹簧减振器的性能参数见表1。

图1 弹簧减振器的构造



表1  TJ型钢弹簧减振器性能表

p>技术指标

p>型号

p>TJ-1

p>TJ-2

p>TJ-3

p>TJ-4

p>极限负荷P/kg

p>132

p>298

p>529

p>670

p>弹簧钢度q/（kg/cm）

p>33.3

p>58.3

p>77.8

p>80.7

p>减振器安装高度/cm

p>22.5

p>26.5

p>30.1

p>35.1

p>减振器高度/cm

p>18.8

p>22.7

p>26.4

p>31.4

p>减振器底面积/c㎡

p>13×13

p>16×16

p>19×19

p>20.4×20.4

p>弹簧钢丝直径/cm

p>0.8

p>1.2

p>1.6

p>1.8

p>弹簧自由高度h0/cm

p>11.4

p>15.6

p>19.6

p>23.9

p>弹簧最大压缩量/cm

p>4

p>5.1

p>6.8

p>8.3

p>弹簧材料

p>60硅锰

p>60硅锰

p>60硅锰

p>60硅锰

p>
2．橡胶减振器

目前市场上的橡胶减振器的规格较多，根据受力形式不同，橡胶减振器可分为压缩型和剪切型。柴油发电机组的减振器大多选用压缩型，现在广泛应用的是船用减振器E型和EA型。而剪切型橡胶减振器广泛用于通风机、制冷压缩机、水泵等机器上。

E型和EA型减振器的特点：承载能力高，静态压缩量较大，性能稳定；但耐油性能不好，价格也较高。

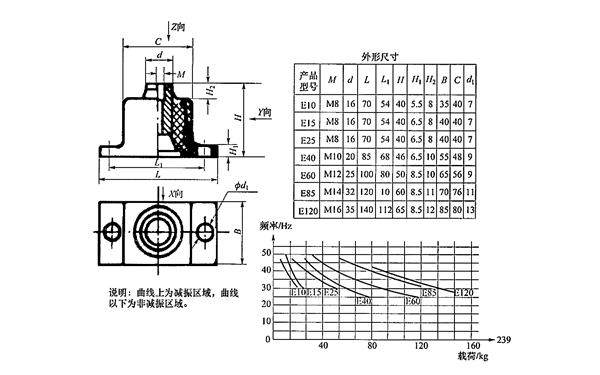

E型和EA型减振器的构造、技术数据及特性曲线见图2。

3．橡胶或软木减振垫

将橡胶或软木等减振材料剪成小块，放在机组与基础之间，也能起到减振作用，如设计得好，效果是很好的。

图2 E10～E120技术参数

 加工成小块就可经说是简易的减振器了。也可根据柴油发电机组的底座形状加工成相应的形状，以达到更佳的效果，表2列出几种材料的允许荷载和弹性模量，供选用时参考。

表2 几种材料的允许荷载和弹性模量

p>材料

p>允许荷载/（kg/c㎡）

p>动弹性系数E动/（kg/c㎡）

p>E动/σ

p>软橡皮

p>0.8

p>50

p>63

p>中等硬度的橡皮

p>3~4

p>200~250

p>75

p>海绵状橡皮

p>0.3

p>30

p>100

p>软木

p>1.5~2.0

p>30~40

p>20

p>软木屑板

p>0.6~1.0

p>60

p>60~100

p>软毛毡

p>0.2~0.3

p>20

p>65~100

p>硬毛毡

p>1.4

p>90

p>64
