当量柴油发电机组的特性怎么计算

摘要：根据测得的单机组静态特性曲线，通过计算来预估功率分配差度，然后以各发电机组的分配差度来依次确定调整方案。这样做，不仅可以缩短调试时间，甚至可以免去配套厂做并联运行的调试工作。

当量柴油发电机组静态特性的非直线度γΣ

两台并联运行的柴油发电机组的静态调速假定相等，不灵敏度也相等并为零。即δ1＝δ2，Ɛ1＝Ɛ2＝0。非直线度及标定功率分别为Y1、γ2和，则当量机组的静态调速特性的非直线度γΣ计算如下。

在图1上取任意转速工况（即频率工况），根据非直线度的定义可得

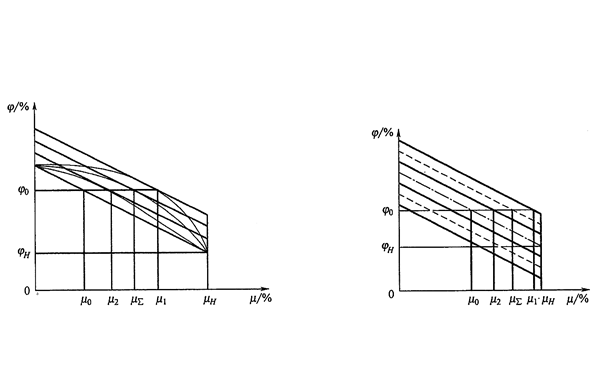

图1  当量发电机组的非直线度γΣ                      图2 当量发电机组的不灵敏度

将上述三个公式代入式，化简后得

式中γ1，γ2，γΣ——分别为第一台和第二台机组的当量机组静态特性的非直线度，％。

对于具有不同值的几台同步并联运行的柴油发电机组，则其当量机组静态特性的非直线度为

静态特性非直线度Yz还应考虑到特性曲线弯曲的方向，这里规定特性向下弯为正，向上弯为负。

当量机组静态特性的不灵敏度e（图2）

假定两台同步并联运行的机组非直线度为零，γ1＝γ2＝0，调速率相等，δ1＝δ2。调速特性的不灵敏度及标定功率分别为Ɛ1、Ɛ2和，则当量机组静态特性的不灵敏度为

式中Ɛ1、Ɛ2、ƐΣ——分别为第一台和第二台机组的当量机组的静态不灵敏度，％。

同理，对具有不同不灵敏度Ɛk的n台机组并联运行时，其当量机组的不灵敏度ƐΣ为
